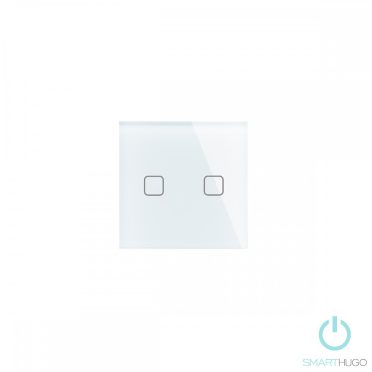

2 Körös Fehér Sorolható Érintőpanel

A kicsi üvegpanel rögzítése ragasztással:

Az M3 ragasztó lap a füleivel az üvegkeret hátsó oldalához, a belső felületével a kicsi üvegpanelhoz ragad az ábra szerint, így biztosítva a stabil és erős rögzítést. Az üvegkerethez kapott színben egyező műanyag illesztőkeretet nem kell felhelyezni az üvegpanel alkalmazásakor.

Sorolás kiválasztása:

A Smarthugo érintőpaneles villanykapcsolók és üvegkeretes konnektorok sorolásához először a megfelelő kiosztású üveg sorolókeretet kell kiválasztani, figyelembe véve az érintőgombok és üvegkeretek számát.

Sorolókeretek megtekintése

Az érintőgombok mögé kapcsoló, míg az üvegkeretbe csatlakozó aljzat kerül.

1 darab konnektor vagy 2 darab egyéb aljzat fér el egy üvegkeretben.

Maximum ötös sorolás választható.

Csatlakozó aljzatok megtekintése

Sorolható kapcsolók megtekintése

Soroló összeállítás példák:

Smarthugo termékeit beltéri használatra ajánljuk, IP20 védettséggel rendelkeznek.

Kérdés esetén keresd Kollégánkat, örömmel segítünk!

Fontos tudnivalók Smarthugo villanykapcsoló és konnektor választáshoz:

• Minden Smarthugo termékre 3 év garanciát vállalunk saját raktárról.
• A termékek megfelelnek minden jogi követelménynek és az összes tanúsítvánnyal rendelkeznek: CE, ROHS, FCC.
• A kapcsolók és szerelvények illeszkednek a szabványos D65mm átmérőjű kör alakú szerelvénydobozba.
• A sorolókeretek és villanykapcsolók rögzítése csavarral történik, ez biztosítja a stabil rögzítést a falon.
• A sorolókeretek kiosztása a furatközép távolságokra vetítve a szabványos 71mm.
• A sorolt villanykapcsolók és konnektorok vízszintesen és függőlegesen is elhelyezhetők.
• A villanykapcsolók maximális körönkénti teljesítménye (terhelhetősége W) eltérő, ezzel kapcsolatban a termék oldalán találsz tájékoztatást.
• A kapcsolók kizárólag világítástechnikai eszközök kapcsolására alkalmasak, LED világítással is használhatók, 7W feletti fogyasztók esetén.
• A kapcsolókhoz mellékelt LED adaptert(mérete:34x16x12 mm) csak abban az esetben kell bekötni, ha a lámpa villogna vagy vibrálna a használat során.
• A normál érintő és RF kapcsolók nem igénylik nulla vezeték bekötését, nulla vezeték csak a wifis kapcsolókhoz szükséges.
• A váltó villanykapcsolók kizárólag a Smarthugo váltó kapcsolókkal kompatibilisek, ezért minimum 2 db szükséges belőlük.
• A Smarthugo váltó kapcsolók keresztváltó kapcsolóként is működnek. A wifis kapcsolóknál szoftveresen beállítható a váltókapcsolás.
• A konnektorok maximum 250V hálózati feszültségen üzemelnek és a maximális áramerősség 16A.
• Mindegyik konnektor 2p+f, földelt és gyermekvédelemmel van ellátva.
